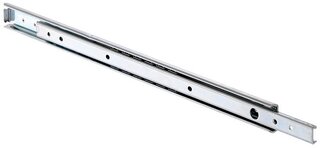

Guide a estrazione semplice ACCURIDE DZ2421

type de coulisse: roulement à simple extension technique: sans séparation rapide sens de coulisse: unilatéral montage: côté du meuble / latéral épaisseur latérale: 16 mm / 19 mm largeur montage: 8.2 - 8.5 mm largeur: 8 mm surface/couleur: acier zingué

Articolo	Nennlänge	Belastbarkeit	Packung	Prezzo orientativo
54.061.01	200 mm	18.5 kg	20	CHF 53.10 / 1 Paar
54.061.02	250 mm	18.5 kg	20	CHF 54.50 / 1 Paar
54.061.03	300 mm	18.5 kg	20	CHF 57.50 / 1 Paar
54.061.04	350 mm	18.5 kg	20	CHF 60.20 / 1 Paar
54.061.05	400 mm	18.5 kg	20	CHF 63.30 / 1 Paar
54.061.06	450 mm	18.5 kg	20	CHF 66.00 / 1 Paar
54.061.07	500 mm	18.5 kg	20	CHF 67.50 / 1 Paar

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
