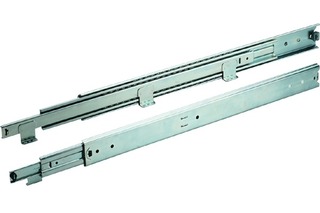

Kugel-Überauszug ACCURIDE 5517-60

durch 2 Kugelkäfige geführt, Ausrollsicherung hält die Schublade sicher in geschlossener Position, mit Winkel für aufliegende Montage, 32 mm Lochbild

Auszugsrichtung: einseitig Montage: aufliegend / Korpusseite / seitlich Halterung: Rasterung in geschlossener Position Schnelltrennung: nein

ACCURIDE
Artikel Material/Oberfläche Belastbarkeit Korpusseitenstärke Einbaubreite Länge Breite Auszugweg Packung Richtpreis
51.184.30 Stahl Hell verzinkt 55 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 300 mm 19 mm 325 mm 5 CHF 128.30 / 1 Paar
51.184.35 Stahl Hell verzinkt 57 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 350 mm 19 mm 374.2 mm 5 CHF 124.50 / 1 Paar
51.184.40 Stahl Hell verzinkt 59 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 400 mm 19 mm 436.1 mm 4 CHF 128.00 / 1 Paar
51.184.45 Stahl Hell verzinkt 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 450 mm 19 mm 498 mm 4 CHF 132.80 / 1 Paar
51.184.50 Stahl Hell verzinkt 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 500 mm 19 mm 547.2 mm 3 CHF 144.10 / 1 Paar
51.184.55 Stahl Hell verzinkt 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 550 mm 19 mm 596.4 mm 3 CHF 159.00 / 1 Paar
51.184.60 Stahl Hell verzinkt 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 600 mm 19 mm 658.3 mm 3 CHF 158.00 / 1 Paar
51.184.65 Stahl Hell verzinkt 58 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 650 mm 19 mm 707.5 mm 2 CHF 161.00 / 1 Paar
51.184.70 Stahl Hell verzinkt 55 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 700 mm 19 mm 769.4 mm 2 CHF 167.00 / 1 Paar

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
