Schiebetürbeschläge HAWA Frontino 20 H OS, Forslide

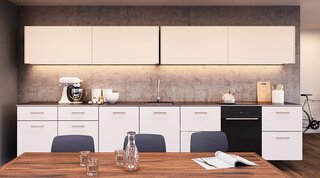

obenlaufender, 2-flg. Schiebetürbeschlag für Küchenoberschränke, frontbündige Schiebetüren mit individueller Schrankbreite, Elementbreite von 1200 - 2400 mm, flächenbündiges Design, geeignet für Oberschränke mit hochgezogenen Schrankseiten

Die Verwendung von 6 vorkonfektionierten Standardschienen-Sets ermöglicht es, diesen Beschlag für individuelle Schrankbreiten/Türhöhen einzusetzen ohne die Lauf- und Führungsschiene zu bearbeiten. Die Schiebetüren schliessen auf einer Ebene. Die Türöffnung erfolgt durch Möbelgriffe in freier Anordnung die auf den Türflügeln montiert werden: Türstärke 19 - 25 mm, max. Höhe der Möbelgriffe/Muschelgriffe 60 mm abzüglich Türstärke. Griffabstand ab seitlicher Kante bei der Türmittelfuge im 45° Winkel zur Höhe des eingesetzten Griffes, einsetzbar für Holztüren mit symetrischer Türteilung, Türmittelfuge mind. 4 mm, Dämpfung in Öffnungs- und Schliessrichtung, Türeinsprung 52 mm, Türen vertikal und horizontal +/- 5 mm verstellbar.

Komplett-Garnitur für Holz inkl. Lauf- und Führungschienen
Lauf- und Führungsschiene, zum Anschrauben, obenlaufend, keine Korpusbearbeitung erforderlich, für zwei Holztüren bis max. 20 kg

Flügelzahl: 2-flüglig Laufposition: obenlaufend Montage: Forslide / frontbündig Holzstärke: 19 - 25 mm
  • Holz

    Holz

  • FS

    FS

  • FB

    FB

  • oben

    oben

  • 20 kg

    20 kg

HAWA
Artikel Flügelgewicht Flügelhöhe Flügelbreite Korpusbreite Richtpreis
51.099.04 20 kg 1'000 mm 1'200 mm 1'200 - 1'399 mm CHF 986.00 / 1 Garnitur
51.099.05 20 kg 1'000 mm 1'200 mm 1'400 - 1'599 mm CHF 1'003.00 / 1 Garnitur
51.099.06 20 kg 1'000 mm 1'200 mm 1'600 - 1'799 mm CHF 1'019.00 / 1 Garnitur
51.099.07 20 kg 1'000 mm 1'200 mm 1'800 - 1'999 mm CHF 1'070.00 / 1 Garnitur
51.099.08 20 kg 1'000 mm 1'200 mm 2'000 - 2'199 mm CHF 1'086.00 / 1 Garnitur
51.099.09 20 kg 1'000 mm 1'200 mm 2'200 - 2'400 mm CHF 1'103.00 / 1 Garnitur

Zur Ermittlung der Bohr- und Zuschnittmasse verwenden Sie bitte unsere online Planungshilfe unter "Ergänzende Informationen"

Türbreite TB = (KAM/2) - (A+2)
