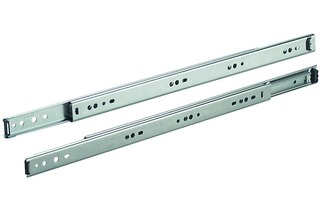

conduit par 2 cages à billes, sécurité anti-retour retient le tiroir dans la position fermée, perçage système 32 mm
Article | matériel/surface | capacité charge | épaisseur latérale | largeur montage | longueur | largeur | extraction | paquet | Prix indicatif |
---|---|---|---|---|---|---|---|---|---|
51.180.15 | acier clair zingué | 12 kg | 16 / 19 mm | 12.9 / 13.1 mm | 150 mm | 12.7 mm | 147.5 mm | 15 | CHF 79.50 / 1 paires |
51.180.20 | acier clair zingué | 16 kg | 16 / 19 mm | 12.9 / 13.1 mm | 200 mm | 12.7 mm | 209 mm | 15 | CHF 73.70 / 1 paires |
51.180.25 | acier clair zingué | 25 kg | 16 / 19 mm | 12.9 / 13.1 mm | 250 mm | 12.7 mm | 259 mm | 15 | CHF 76.50 / 1 paires |
51.180.30 | acier clair zingué | 32 kg | 16 / 19 mm | 12.9 / 13.1 mm | 300 mm | 12.7 mm | 308 mm | 15 | CHF 84.60 / 1 paires |
51.180.35 | acier clair zingué | 35 kg | 16 / 19 mm | 12.9 / 13.1 mm | 350 mm | 12.7 mm | 357 mm | 15 | CHF 83.00 / 1 paires |
51.180.40 | acier clair zingué | 45 kg | 16 / 19 mm | 12.9 / 13.1 mm | 400 mm | 12.7 mm | 406 mm | 15 | CHF 87.80 / 1 paires |
51.180.45 | acier clair zingué | 45 kg | 16 / 19 mm | 12.9 / 13.1 mm | 450 mm | 12.7 mm | 450 mm | 15 | CHF 89.50 / 1 paires |
51.180.50 | acier clair zingué | 35 kg | 16 / 19 mm | 12.9 / 13.1 mm | 500 mm | 12.7 mm | 505 mm | 15 | CHF 100.10 / 1 paires |
51.180.55 | acier clair zingué | 30 kg | 16 / 19 mm | 12.9 / 13.1 mm | 550 mm | 12.7 mm | 554 mm | 15 | CHF 104.00 / 1 paires |
pour une performance optimale, ajouter un espace compris entre +0,2 et +0,5mm par rapport à l’épaisseur nominale de la glissière
si les glissières sont montées à l’horizontale (à plat), diviser par quatre la capacité de charge indiquée pour un montage à la verticale (sur le côté)
la flèche des glissières montées à plat varie suivant l’application
il est recommandé de réaliser un prototype afin de vérifier que la flèche reste dans les limites admissibles
