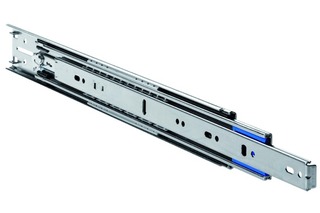

Coulisses à billes à sortie totale ACCURIDE 3507, avec fonction de verrouillage

Code QR
Coulisses à billes à sortie totale ACCURIDE 3507, avec fonction de verrouillage

durch 2 Kugelkäfige geführt, mit Verriegelungsfunktion des Auszus im ausgezogenen Zustand, klemmfreie Trennung vereinfacht Herausnahme und Einsetzen von Schüben, One-Motion Insertion vereinfacht Einsetzen und Installation schwererer Lasten

tipo di guida: Guide su sfere / guida a estrazioni totali tecnica: con separazione rapida direzione di guida: unilaterale montaggio: fianco del mobile spessore fianco: 16 mm / 19 mm larghezza montaggio: 12.9 - 13.2 mm larghezza: 12.7 mm materiale/finitura: acciaio zincata

ACCURIDE
Article Nennlänge Auszugweg Belastbarkeit Prix indicatif
51.184.80 406 mm 457 mm 71 kg CHF 176.00 / 1 paires
51.184.81 457 mm 508 mm 76 kg CHF 182.00 / 1 paires
51.184.82 508 mm 559 mm 80 kg CHF 203.00 / 1 paires
51.184.83 559 mm 610 mm 82 kg CHF 248.00 / 1 paires
51.184.84 610 mm 660 mm 81 kg CHF 224.00 / 1 paires
51.184.85 660 mm 711 mm 78 kg CHF 223.00 / 1 paires
51.184.86 711 mm 762 mm 73 kg CHF 231.00 / 1 paires
51.184.87 762 mm 813 mm 67 kg CHF 246.00 / 1 paires

pour une performance optimale, ajouter un espace compris entre +0,2 et +0,5mm par rapport à l’épaisseur nominale de la glissière
si les glissières sont montées à l’horizontale (à plat), diviser par quatre la capacité de charge indiquée pour un montage à la verticale (sur le côté)
la flèche des glissières montées à plat varie suivant l’application
il est recommandé de réaliser un prototype afin de vérifier que la flèche reste dans les limites admissibles
