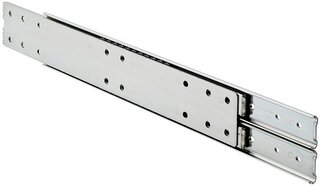

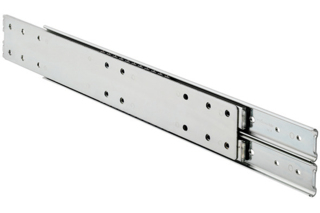

Dual-Sistema estraibile per portate elevate ACCURIDE DZ6026

direzione di guida: bilaterale montaggio: fianco del mobile / laterale separazione rapida: no

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.064.41	acciaio chiaro zincata	80 kg	16 / 19 mm	12.7 / 12.9 mm	300 mm	12.5 mm	4	CHF 189.00 / 1 coppia
54.064.42	acciaio chiaro zincata	85 kg	16 / 19 mm	12.7 / 12.9 mm	350 mm	12.5 mm	4	CHF 198.00 / 1 coppia
54.064.43	acciaio chiaro zincata	90 kg	16 / 19 mm	12.7 / 12.9 mm	400 mm	12.5 mm	3	CHF 205.00 / 1 coppia
54.064.44	acciaio chiaro zincata	95 kg	16 / 19 mm	12.7 / 12.9 mm	450 mm	12.5 mm	3	CHF 219.00 / 1 coppia
54.064.45	acciaio chiaro zincata	100 kg	16 / 19 mm	12.7 / 12.9 mm	500 mm	12.5 mm	3	CHF 231.00 / 1 coppia
54.064.46	acciaio chiaro zincata	100 kg	16 / 19 mm	12.7 / 12.9 mm	550 mm	12.5 mm	2	CHF 243.00 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
