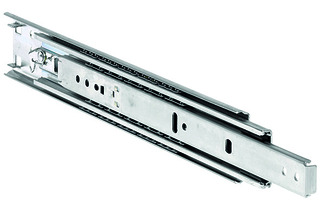

Guida a estrazione totale su sfere ACCURIDE DZ3307

direzione di guida: unilaterale montaggio: fianco del mobile / laterale supporto: bloccaggio in posizione estratta separazione rapida: si

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.061.67	acciaio chiaro zincata	68 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	305 mm	12.7 mm	10	CHF 283.00 / 1 kit
54.061.68	acciaio chiaro zincata	67 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	356 mm	12.7 mm	10	CHF 289.00 / 1 kit
54.061.69	acciaio chiaro zincata	67 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	406 mm	12.7 mm	10	CHF 225.00 / 1 kit
54.061.70	acciaio chiaro zincata	66 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	457 mm	12.7 mm	10	CHF 231.00 / 1 kit
54.061.71	acciaio chiaro zincata	66 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	508 mm	12.7 mm	10	CHF 242.00 / 1 kit
54.061.72	acciaio chiaro zincata	64 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	559 mm	12.7 mm	5	CHF 249.00 / 1 kit
54.061.73	acciaio chiaro zincata	61 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	610 mm	12.7 mm	5	CHF 264.00 / 1 kit
54.061.74	acciaio chiaro zincata	58 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	660 mm	12.7 mm	5	CHF 270.00 / 1 kit
54.061.75	acciaio chiaro zincata	55 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	711 mm	12.7 mm	5	CHF 270.00 / 1 kit

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
