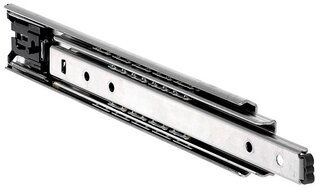

Kugel-Überauszüge ACCURIDE DZ5321SC
Scan Me
Scan Me
| Artikel | materiale/finitura | caricabile | spessore fianco | larghezza montaggio | lunghezza | larghezza | larghezza montaggio | lunghezza | larghezza | materiale/finitura | caricabile | spessore fianco | Richtpreis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54.063.83 | acciaio zincata | 85 kg | 16 mm / 19 mm | 19.3 mm / 19.6 mm | 300 mm | 19.1 mm | 19.3 mm / 19.6 mm | 300 mm | 19.1 mm | acciaio zincata | 85 kg | 16 mm / 19 mm | CHF 193.00 / 1 coppia |
| 54.063.84 | acciaio zincata | 90 kg | 16 mm / 19 mm | 19.3 mm / 19.6 mm | 350 mm | 19.1 mm | 19.3 mm / 19.6 mm | 350 mm | 19.1 mm | acciaio zincata | 90 kg | 16 mm / 19 mm | CHF 203.00 / 1 coppia |
| 54.063.85 | acciaio zincata | 100 kg | 16 mm / 19 mm | 19.3 mm / 19.6 mm | 400 mm | 19.1 mm | 19.3 mm / 19.6 mm | 400 mm | 19.1 mm | acciaio zincata | 100 kg | 16 mm / 19 mm | CHF 213.00 / 1 coppia |
| 54.063.86 | acciaio zincata | 110 kg | 16 mm / 19 mm | 19.3 mm / 19.6 mm | 450 mm | 19.1 mm | 19.3 mm / 19.6 mm | 450 mm | 19.1 mm | acciaio zincata | 110 kg | 16 mm / 19 mm | CHF 224.00 / 1 coppia |
| 54.063.87 | acciaio zincata | 120 kg | 16 mm / 19 mm | 19.3 mm / 19.6 mm | 500 mm | 19.1 mm | 19.3 mm / 19.6 mm | 500 mm | 19.1 mm | acciaio zincata | 120 kg | 16 mm / 19 mm | CHF 234.00 / 1 coppia |
| 54.063.88 | acciaio zincata | 110 kg | 16 mm / 19 mm | 19.3 mm / 19.6 mm | 550 mm | 19.1 mm | 19.3 mm / 19.6 mm | 550 mm | 19.1 mm | acciaio zincata | 110 kg | 16 mm / 19 mm | CHF 244.00 / 1 coppia |
| 54.063.89 | acciaio zincata | 100 kg | 16 mm / 19 mm | 19.3 mm / 19.6 mm | 600 mm | 19.1 mm | 19.3 mm / 19.6 mm | 600 mm | 19.1 mm | acciaio zincata | 100 kg | 16 mm / 19 mm | CHF 255.00 / 1 coppia |
| 54.063.90 | acciaio zincata | 70 kg | 16 mm / 19 mm | 19.3 mm / 19.6 mm | 700 mm | 19.1 mm | 19.3 mm / 19.6 mm | 700 mm | 19.1 mm | acciaio zincata | 70 kg | 16 mm / 19 mm | CHF 275.00 / 1 coppia |
| 54.063.91 | acciaio zincata | 50 kg | 16 mm / 19 mm | 19.3 mm / 19.6 mm | 790 mm | 19.1 mm | 19.3 mm / 19.6 mm | 790 mm | 19.1 mm | acciaio zincata | 50 kg | 16 mm / 19 mm | CHF 296.00 / 1 coppia |
für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
