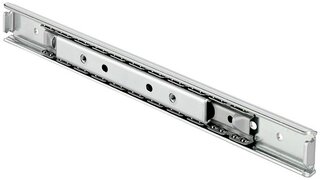

Guida lineare ACCURIDE DZ2415

direzione di guida: unilaterale montaggio: fianco del mobile / laterale separazione rapida: no

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.065.22	acciaio chiaro zincata	18.5 kg	16 / 19 mm	8.2 / 8.4 mm	200 mm	8 mm	20	CHF 58.30 / 1 coppia
54.065.23	acciaio chiaro zincata	18.5 kg	16 / 19 mm	8.2 / 8.4 mm	250 mm	8 mm	20	CHF 59.60 / 1 coppia
54.065.24	acciaio chiaro zincata	18.5 kg	16 / 19 mm	8.2 / 8.4 mm	300 mm	8 mm	20	CHF 62.10 / 1 coppia
54.065.25	acciaio chiaro zincata	18.5 kg	16 / 19 mm	8.2 / 8.4 mm	350 mm	8 mm	20	CHF 64.70 / 1 coppia
54.065.26	acciaio chiaro zincata	18.5 kg	16 / 19 mm	8.2 / 8.4 mm	400 mm	8 mm	20	CHF 66.50 / 1 coppia
54.065.27	acciaio chiaro zincata	18.5 kg	16 / 19 mm	8.2 / 8.4 mm	450 mm	8 mm	20	CHF 69.00 / 1 coppia
54.065.28	acciaio chiaro zincata	18.5 kg	16 / 19 mm	8.2 / 8.4 mm	500 mm	8 mm	20	CHF 74.50 / 1 coppia
54.065.29	acciaio chiaro zincata	18.5 kg	16 / 19 mm	8.2 / 8.4 mm	550 mm	8 mm	20	CHF 80.10 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
