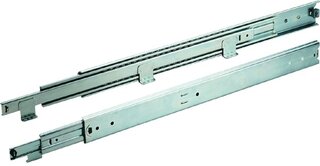

Guide a estrazione totale su sfere ACCURIDE 5517-60

Scan Me
Guide a estrazione totale su sfere ACCURIDE 5517-60

scorrimento attraverso 2 cuscinetti a sfere, sicura antiuscita che mantiene con sicurezza il cassetto in posizione chiusa, con squadretta per montaggio applicati, schema di foratura 32 mm

direzione di guida: unilaterale montaggio: applicato / fianco del mobile / laterale supporto: arresto in posizione chiusa separazione rapida: no

ACCURIDE
Articolo materiale/finitura caricabile spessore fianco larghezza montaggio lunghezza larghezza estrazione confezione Prezzo orientativo
51.184.30 acciaio chiaro zincata 55 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 300 mm 19 mm 325 mm 5 CHF 128.30 / 1 coppia
51.184.35 acciaio chiaro zincata 57 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 350 mm 19 mm 374.2 mm 5 CHF 124.50 / 1 coppia
51.184.40 acciaio chiaro zincata 59 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 400 mm 19 mm 436.1 mm 4 CHF 128.00 / 1 coppia
51.184.45 acciaio chiaro zincata 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 450 mm 19 mm 498 mm 4 CHF 132.80 / 1 coppia
51.184.50 acciaio chiaro zincata 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 500 mm 19 mm 547.2 mm 3 CHF 144.10 / 1 coppia
51.184.55 acciaio chiaro zincata 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 550 mm 19 mm 596.4 mm 3 CHF 159.00 / 1 coppia
51.184.60 acciaio chiaro zincata 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 600 mm 19 mm 658.3 mm 3 CHF 158.00 / 1 coppia
51.184.65 acciaio chiaro zincata 58 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 650 mm 19 mm 707.5 mm 2 CHF 161.00 / 1 coppia
51.184.70 acciaio chiaro zincata 55 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 700 mm 19 mm 769.4 mm 2 CHF 167.00 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
