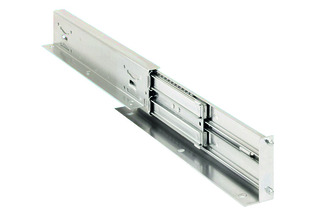

Guide a estrazione totale su sfere ACCURIDE DZ0522

direzione di guida: unilaterale montaggio: applicato / fianco del mobile / laterale separazione rapida: no

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.060.54	acciaio inox chiaro zincata	180 - 140 kg	16 / 19 mm	26.7 / 26.9 mm	457 mm	26.5 mm	2	CHF 1'429.00 / 1 coppia
54.060.55	acciaio inox chiaro zincata	180 - 140 kg	16 / 19 mm	26.7 / 26.9 mm	600 mm	26.5 mm	2	CHF 708.00 / 1 coppia
54.060.56	acciaio inox chiaro zincata	180 - 140 kg	16 / 19 mm	26.7 / 26.9 mm	900 mm	26.5 mm	2	CHF 866.00 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
