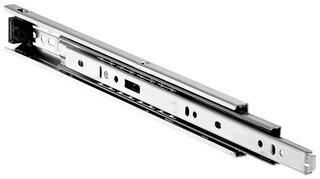

Guide a estrazione totale su sfere ACCURIDE DZ3732

direzione di guida: unilaterale montaggio: fianco del mobile / laterale supporto: bloccaggio in posizione rientrata separazione rapida: si

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.062.44	acciaio chiaro zincata	35 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	300 mm	12.7 mm	10	CHF 61.50 / 1 coppia
54.062.45	acciaio chiaro zincata	35 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	350 mm	12.7 mm	10	CHF 62.40 / 1 coppia
54.062.46	acciaio chiaro zincata	35 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	400 mm	12.7 mm	10	CHF 63.30 / 1 coppia
54.062.47	acciaio chiaro zincata	35 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	450 mm	12.7 mm	10	CHF 64.40 / 1 coppia
54.062.48	acciaio chiaro zincata	35 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	500 mm	12.7 mm	10	CHF 65.20 / 1 coppia
54.062.49	acciaio chiaro zincata	35 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	550 mm	12.7 mm	10	CHF 66.80 / 1 coppia
54.062.50	acciaio chiaro zincata	35 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	600 mm	12.7 mm	10	CHF 68.60 / 1 coppia
54.062.51	acciaio chiaro zincata	35 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	650 mm	12.7 mm	10	CHF 70.00 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
