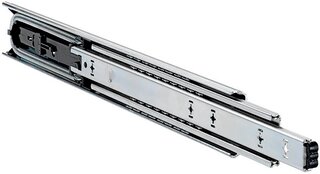

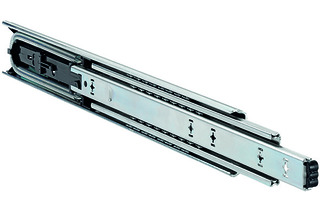

Guide a estrazione totale su sfere ACCURIDE DZ5417EC

tecnica: sistema di assorbitori Easy-Close direzione di guida: unilaterale montaggio: fianco del mobile / laterale separazione rapida: no

Articolo	materiale/finitura	caricabile	spessore fianco	larghezza montaggio	lunghezza	larghezza	confezione	Prezzo orientativo
54.064.28	acciaio chiaro zincata	45 kg	16 mm / 19 mm	17.7 mm / 17.9 mm	400 mm	17.5 mm	4	CHF 135.10 / 1 coppia
54.064.29	acciaio chiaro zincata	50 kg	16 mm / 19 mm	17.7 mm / 17.9 mm	450 mm	17.5 mm	4	CHF 139.20 / 1 coppia
54.064.30	acciaio chiaro zincata	50 kg	16 mm / 19 mm	17.7 mm / 17.9 mm	500 mm	17.5 mm	3	CHF 141.10 / 1 coppia
54.064.31	acciaio chiaro zincata	50 kg	16 mm / 19 mm	17.7 mm / 17.9 mm	550 mm	17.5 mm	3	CHF 143.00 / 1 coppia
54.064.32	acciaio chiaro zincata	50 kg	16 mm / 19 mm	17.7 mm / 17.9 mm	600 mm	17.5 mm	3	CHF 147.40 / 1 coppia
54.064.33	acciaio chiaro zincata	45 kg	16 mm / 19 mm	17.7 mm / 17.9 mm	700 mm	17.5 mm	2	CHF 160.00 / 1 coppia

per delle prestazioni ottimali, lasciare tra +0,2mm e +0,5mm dello spessore nominale della guida
il montaggio orizzontale (piatto) delle guide riduce la portata al 25% rispetto al montaggio verticale (laterale)
l’indice di flessione/curvatura nelle guide montate in piano dipende dal tipo di applicazione a cui sono soggette
raccomandiamo di fare delle prove su campioni per determinare che la flessione risulti essere entro campi accettabili
